皆さんはレコードプレーヤーとアンプをつなぐとき、どの入力端子にさしますか？そう、フォノ端子というアナログレコード専用の端子にインプットするでしょう。CDやチューナーの音を聞くときに使うライン端子に、いくらレコードの信号を入れても、蚊の泣くようなちっちゃな音しか聞こえません。でもその逆にCDの音をフォノ端子に入れたら大失敗。スピーカーを壊してしまうほどの大音量に驚きますね。ここにアナログ再生の秘密があります。今回はRIAAとフォノ端子の話です。

■アナログレコードと記録再生の流れ

レコードの音溝はとても微細です。カートリッジで拾った信号は、あとで解説するように、CDのラインレベル（1V程度）の1/1,000ほどしかないのです。だったら1,000倍に増幅すればいいじゃないか！と思うでしょうが、そう単純ではありませんよ！そもそもレコードに記録する際、RIAAという特殊な補正のかかったカーブで音溝に刻んでいるのです。

■RIAAってなに？

RIAAはアナログ再生にとって避けて通ることのない規格用語ですが、CDや圧縮オーディオ世代の人には、馴染みが少ないかもしれませんね。読み方は「リア」です。そのまま「アール・アイ・エー・エー」の方が正式なのですが、まあポピュラーに「リア」と呼んでしまいましょう。

これは「Recording Industry Association of America（アメリカレコード工業会）」のことで、アナログレコードの標準化を目的として1952年に設立。54年には今日のスタンダードとなっているRIAAカーブを制定しました。当時はモノラルからようやくステレオに移行（1958年〜）する少し前で、ほかにもデッカ、コロムビアなどレコード会社によって、微妙にカーブの違う規格が乱立していたのですが、それではかけたレコードと再生のイコライザカーブが異なっていたりしていてうまくありません。そこでひとつに統合されたのです。

RIAA補正の仕組みをもう少し掘り下げてみましょう。元の音楽信号は低音も高音も、フラットなバランスのはず。ところがエネルギーでいうと低域ほど強まる傾向なので、カッティングのときにド〜ンと太鼓やベースのような低い音がくると、隣の溝までハミだしたり、トレースしきれないような大振幅の溝が彫られてしまいますね。これでは長時間録音どころではありません。そこで面積の決まったディスクを有効活用するためにも、低音のレベルを思いきって下げた方がよいのです。

一方高音域には振幅が小さいために、ノイズの影響を受けやすくなります。そこで記録時にはハイ側を増強してノイズに強くし、再生時にはその逆操作をする。この考え方はテープレコーダーやFM放送のプリエンファスシス／ディエンファシス（送信時にハイ上げ、受信はハイ下げ）でも用いられていますよ。

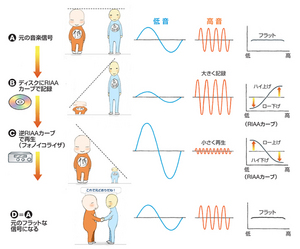

このRIAA補正の流れを漫画風にしたのが、下の図です。低音くん、高音くんが同じ背の高さ（レベル）で、揃っているのが元の音楽信号としましょう（A）。フラットでいいバランスだなあ……。でもカッティングするさいには、低音くんにぐっと小さくなってもらい、高音くんには大きく背伸びをしてもらいます。数字でいうと低音くんが−20dB、高音くんが＋20dBにも匹敵します（1kHzを0dBとして）。この大胆な「ロー下げハイ上げ」の補正がRIAAカーブなのです（B）。

ここまでがレコードに記録された状態で、いよいよ再生に入ります。今度は立場が逆転。縮こまっていた低音くんが、ぐーんと背のびをし、一方高音くんの方は小さくなってもらいましょう。これが再生イコライザーと呼ばれる「ロー上げハイ下げ」の逆RIAAカーブというわけです（C）。（B）と（C）とは重ねあわせると互いにキャンセルするような特性なので、最後に低音くんと高音くんの背が揃って、（D）＝（A）。つまりフラットな音楽信号に戻るという仕組みです。「これで元どおりだね！」とふたりが握手していますよ。

RIAAは厳密には図のような連続したカーブで、20Hzから20kHzまで、周波数ごとの細かいポイントが規格で定められているのです。


■フォノイコライザーとフォノ端子

フォノイコライザーの役目をもういちど整理すると、アナログの微小な出力をラインレベルまで増幅し、周波数特性をイコライズ（補正）するということはわかりました。

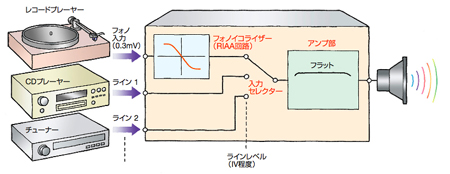

ではアンプのフォノ端子のなかみはどうなっているのでしょうか。CD、チューナーなどのライン端子との違いは一目瞭然で、RIAAの補正と増幅をするためのフォノイコライザー回路を内蔵しているのです。この回路を通ることで、レコード盤から拾い出した信号は、他のライン端子と同様、1V程度のラインレベルで揃うことになります。あとは聞きたいソースによって、アンプの入力セレクターを切りかえればよいわけです。ここには書いてありませんが、テープデッキやMDなどの録音機に、レコードでもCDでも好きなソースの音を録音することができますね。

フォノ端子付きのアンプはそのままレコードプレーヤーがつなげたのですが、では最近のようにライン端子のみのアンプの場合、どうしたらレコードが聞けるのでしょうか。これは単体のフォノイコライザーを別途購入する必要があります。略してフォノイコ、フォノアンプとも呼ばれます。

アンプの前に、もう一段フォノイコをかませて、アナログソースに対応する。さらにカートリッジのタイプがMMかMCかによって、フォノイコの入力端子を使い分けるのですが、これは次回にお話しましょう。

次回はカートリッジの仕組みと、「MM型」「MC型」といった、カートリッジのタイプの違いや、その使い方を解説しましょう。
