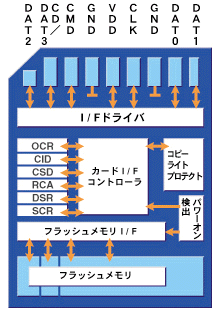

左はSDメモリーカードの内部アーキテクチャー図。
端子数が９と少ないことから、ピンを大きく頑丈にでき、
高い信頼性を確保する。カード内部でのデータ転送容
量も大きく、ほかのメモリーカードにくらべて2倍程度の
実力を誇る。

これから登場する第２世代SDメモリーカードでは10MB/s、第３世代では20MB/Sの転送レートを実現するという。

上位互換なのでMMCも使えちゃう！

ＳＤメモリーカードはシリアルインターフェースを採用しているため端子数が少なく、９つの端子を装備している。そのうちの７つはＭＭＣと共通で、ＳＤメモリーカード対応機器でＭＭＣを使用することも可能になる。いわゆる上位互換である。ただし、すべてのＳＤ機器でＭＭＣを使えるとは限らない。

ピンの大きさが比較的大きいということは接触面積が大きいということであり、耐久性の上でメリットになる。また、スマートメディアのように端子が完全に剥き出しになっているのではなく、ガードが付けられることによって汚れから保護されている。

内部構造は図の通りで、データそのものを記録するフラッシュメモリ以外に、あらゆるハードウェアに対応するためのインターフェース・コントローラや著作権保護のためのデータを受け持つ領域が設けられている。
