音質劣化の原因となる非同期回路を排除

SOULNOTE、ゼロリンク対応のDAコンバーター「D-3」とネットワークトラポ「Z-3」

公開日 2021/06/02 10:00 ファイルウェブオーディオ編集部・筑井真奈
  • Twitter
  • FaceBook
  • LINE
SOULNOTEは、ゼロリンクに対応するDAコンバーター「D-3」とネットワークトランスポート「Z-3」を発売する。カラーはともにプレミアムシルバーとプレミアムブラックをラインアップし、「D-3」は1,760,000円(税込)、「Z-3」は1,056,000円(税込)。7月発売予定。

「D-3」と「Z-3」は、いずれもSOULNOTEとスフォルツァートが共同策定した新しいデジタル伝送の規格「ゼロリンク(ZERO LINK)」に対応。DVI端子で接続され、ファイルフォーマットと同期したマスタークロックをDAコンバーターからトランスポート側に送ることで、音質劣化の原因となる非同期回路を排除することができ、精度の高いデジタル-アナログ変換が実現できるとしている。

ゼロリンクの概念図。クロックの非同期回路を排除するよう設計されている

「D-3」は、DACチップに「ES9038Pro」を片chに2基、合計4基搭載。最大対応サンプリング周波数はPCM768kHz/32bit、DSDは22.6MHz(USBまたはゼロリンク入力の場合)。外部クロック専用モデルであり、「X-3」との接続を想定したSMA端子の10MHzの外部クロック入力を搭載する。

SOULNOTE「D-3」シルバー仕上げ

SOULNOTE「D-3」ブラック仕上げ

出力ラインアンプには「P-3」と同じディスクリート無帰還構成の「Type-Rサーキット」を搭載し、新たに高精度ネイキッドフォイル抵抗を投入。アナログ部はツイン・モノラルコンストラクションとなっており、出力端子、Type-R回路、電源回路、電源トランス、リレー駆動回路、リレー電源まですべて左右チャンネルで同一のパーツを採用。

ツインモノラル・コンストラクションによるType-Rサーキット

デジタル系電源はトランスを含めアナログ信号系と完全分離し、接点となるリレーのコントロール信号はアナログフォトカプラーで分離。アナログ回路基板は左右独立の基板シャーシにマウントされ、リアパネルからも独立。左右のグランドは「P-3」同様、シャーシから絶縁された左右独立サイドアルミグランドアンカーに発泡テフロンケーブルにより接地される。

マスタークロック生成回路には、フェムト級の低ジッターDDS「LMX2594」を採用。また、「D-2」「S-3 ver2」などにも搭載されるNOSモードも引き続き搭載している。

「D-3」内部の上段。トランスは垂直にマウントされる

「D-3」内部の下段

デジタル入力はゼロリンク、USB typeB×2、同軸S/PDIF、AES/EBUを各1系統。またSMAによる10MHzクロック入力も搭載する。アナログ出力はXLR、RCAを各1系統搭載。サイズは454W×174H×407Dmm、質量は約28kg。スパイクとスパイク受けボードも付属する。

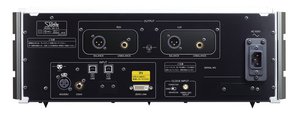

「D-3」のリアパネル。USB入力のほかDVI端子によるゼロリンク入力も搭載する

「Z-3」は、SFPポートによるネットワーク経由で受けたデジタル信号を、USBまたはゼロリンクで出力するネットワークトランスポート(RJ-45端子は非搭載)。DLNA/UPnPに加えDiretta入力にも対応する。

SOULNOTE「Z-3」シルバー仕上げ

SOULNOTE「Z-3」シルバー仕上げ

また、ゼロリンクブリッジとしても利用可能で、PCやオーディオサーバーからUSB typeBで「Z-3」に入力し、「D-3」などにゼロリンク出力するといった再生方法も可能。USB入力はBulk PetならびにJPLAYに対応する。

「Z-3」のリアパネル。RJ-45は非搭載でSFPポートのみ搭載

「D-3」に搭載されるデジタル用ハイレギュレーショントランスをそのまま採用。260VA大容量トランスによる、回路毎に巻線から分離した4系統の無帰還ディスクリート電源回路を搭載している。またSFP回路専用のクロックに、SCカット超低位相雑音OCXOを投入している。

「Z-3」の内部構造。D-3のデジタル用トランスをそのまま採用している

天板はもちろん、ACインレットや入出力端子、基板などを無固定とし、ワッシャーやトランス直下へのスパイクの配置など、SOULNOTEの音質ノウハウをすべて投入したモデルとなっている。サイズ450W×174H×393mm、質量は約29kg。ゼロリンク専用ケーブルとスパイク、スパイク受けボードも付属する。
