DCパワーサプライ「F2」も
Silent Angel、25MHz駆動のTCXOクロック搭載ネットワークスイッチ「NX」。クロックジェネレーター「GX」
公開日 2023/03/10 00:00
編集部：松永達矢
完実電気は、Silent Angelより、ネットワークスイッチ「NX」、クロックジェネレーター「GX」、DCパワーサプライ「F2」、アップグレードDC ケーブル（4タイプ）を3月17日（金）に発売する。価格はいずれもオープンで、実売価格（税込）は「NX」が550,000円前後、「GX」が484,000円前後、「F2」が209,000円前後、アップグレードDCケーブルは「B12V050SS」が29,700円前後、「B12V050SR」「B12V050RS」がそれぞれ22,000円前後、「B12V050RR」が14,300円前後と想定される。
「NX」（シルバー）
「NX」は、同ブランドネットワークスイッチの集大成と位置づけるモデル。イーサネットの動作基準クロックと同じ25MHzのTCXOクロックを搭載することで、ネットワーク上の遅延とジッターの問題を解決し、正確なデータ伝送を実現した。カラーバリエーションとしてシルバーとブラックの2色を揃える。
ノイズ対策として、音質評価が高く、データ受信時に発生するノイズを最小限にするRJ-45 ポートを採用。各ポートは干渉とノイズを排除するために十分な間隔を空けて配置される。電源回路には軍事レーダー用基準に基づいて新規開発した「Silent Angel Power Module」を搭載し、電源周りのノイズを抑制する。
カラーバリエーションとしてブラックも用意
筐体パーツや設計についても徹底したノイズ対策が行われている。天板と底板のインナー部に亜鉛メッキ加工したスチールプレート、アウター部に5.0mm厚アルミ合金プレートを用い、異種合金を組み合わせることでシールディング効果の向上と漏洩磁束のコントロールを実現。フロントパネルとリアパネルにも5mm厚のアルミ合金プレートを採用。それぞれを分割設計とすることで、振動による共振を防いでいる。
新規に開発した大型60mmステンレス鋼削り出しフット、金メッキ端子アースターミナルを搭載する。
「NX」の背面部
接続端子は、金メッキ100/1000 Base-T RJ45 ポート×8、アース端子×1、クロック入力端子（BNC、50Ω/25MHz）×1を装備。外形寸法は439W×63H×250Dmm、質量は6.4kg。
「GX」は、一般的なワードクロック周波数である10MHzを2系統、さらに、オーディオおよびネットワークデバイスに理想的とする25MHzを2系統装備するクロックジェネレーター。こちらもカラーバリエーションにはシルバーとブラックの2色を揃える。
「GX」（シルバー）
「NX」同様カラーバリエーションにブラックを用意
同ブランド製品に採用され定評のあるTCXOクロックを25MHz用にカスタマイズすることでネットワーク上の遅延とジッターの問題を解決し、正確なデータ伝送を実現する。各クロックユニット間は信号干渉を排除するため、十分な空間を確保できるようシャーシから個別に設計。さらに、電源供給回路を独立させることで、相互の干渉やノイズ対策も徹底したとアピールしている。
ターミナル周りには、独自技術「EMI アブソーバー」を配置し、筐体内部で発生する電磁ノイズ（EMI）を吸収。BNC端子は電圧の変化を感知し、接続した機器に合わせてインピーダンス（50Ω/75Ω）を自動で切り替える。
電源回路には「Silent Angel Power Module」を搭載。筐体は異種合金の採用、セパレート構造、大型60mmステンレス鋼削り出しフットを装備するなど、NX同様の設計となっている。外形寸法は439W×63H×250Dmm、質量は7.4kg。
「GX」の背面部
「F2」は、35000uF を超える大容量コンデンサーとカスタム仕様のトロイダルトランスを搭載するDCパワーサプライ。出力として12V/3A、12V/1A、5V/2A、5V/1A の4系統を装備。5V出力にはUSBインターフェイスも装備する。
「FX」

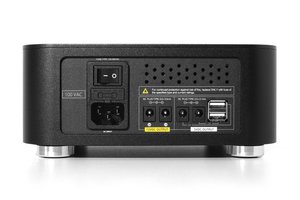

「FX」背面部
12Vと5V のパワーサプライ回路は、トロイダルトランスの巻き線から完全セパレートして左右対象に配置。内部の電子干渉を低減するために低ノイズMOSFETを並列接続する。加えて、高周波ノイズ除去するためにEMIアブソーバーを搭載する。
フロントパネルには8mm厚のアルミ合金、トップパネルには腐食にも強い5mm厚の亜鉛メッキ鋼を採用して防振対策を施す。トロイダルトランス付近には熱対策として大型アルミ合金製ヒートシンクを搭載。パワーサプライ対応機種は、同ブランド製品のNX、GX、Z1、M1/M1T、B1/B1T、N8、N8 Pro、N8 Pro-CLK。外形寸法は200W×111H×200Dmm、質量は4.2kg。
コンポーネント類に加えて、線材に銀、赤銅を採用した異なる組み合わせで構成されたアップグレードDCケーブル4タイプも同日に発売する。
「アップグレードDCケーブル」2種の線材の組み合わせで4種をラインナップする
共通する仕様として、干渉を防ぐ2芯独立構造、剛性と対静電容量に優れるテフロン材を用いた3重構造ジャケット、ターミナル部は純銅シェル、カーボンハウジング、ゴールドメッキコンダクターを採用する。
各モデルの使用線材は型番の通りとなっており、両極に赤銅（Red Copper）を使用する「B12V050RR」、両極に銀（Pure Silver）を使用する「B12V050SS」、プラス極に赤銅、マイナス極に銀の「B12V050RS」、プラス極に銀、マイナス極に赤銅の「B12V050SR」の4種類をラインナップ。ケーブル長はいずれも50cm。
「NX」（シルバー）
「NX」は、同ブランドネットワークスイッチの集大成と位置づけるモデル。イーサネットの動作基準クロックと同じ25MHzのTCXOクロックを搭載することで、ネットワーク上の遅延とジッターの問題を解決し、正確なデータ伝送を実現した。カラーバリエーションとしてシルバーとブラックの2色を揃える。
ノイズ対策として、音質評価が高く、データ受信時に発生するノイズを最小限にするRJ-45 ポートを採用。各ポートは干渉とノイズを排除するために十分な間隔を空けて配置される。電源回路には軍事レーダー用基準に基づいて新規開発した「Silent Angel Power Module」を搭載し、電源周りのノイズを抑制する。
カラーバリエーションとしてブラックも用意
筐体パーツや設計についても徹底したノイズ対策が行われている。天板と底板のインナー部に亜鉛メッキ加工したスチールプレート、アウター部に5.0mm厚アルミ合金プレートを用い、異種合金を組み合わせることでシールディング効果の向上と漏洩磁束のコントロールを実現。フロントパネルとリアパネルにも5mm厚のアルミ合金プレートを採用。それぞれを分割設計とすることで、振動による共振を防いでいる。
新規に開発した大型60mmステンレス鋼削り出しフット、金メッキ端子アースターミナルを搭載する。
「NX」の背面部
接続端子は、金メッキ100/1000 Base-T RJ45 ポート×8、アース端子×1、クロック入力端子（BNC、50Ω/25MHz）×1を装備。外形寸法は439W×63H×250Dmm、質量は6.4kg。
「GX」は、一般的なワードクロック周波数である10MHzを2系統、さらに、オーディオおよびネットワークデバイスに理想的とする25MHzを2系統装備するクロックジェネレーター。こちらもカラーバリエーションにはシルバーとブラックの2色を揃える。
「GX」（シルバー）
「NX」同様カラーバリエーションにブラックを用意
同ブランド製品に採用され定評のあるTCXOクロックを25MHz用にカスタマイズすることでネットワーク上の遅延とジッターの問題を解決し、正確なデータ伝送を実現する。各クロックユニット間は信号干渉を排除するため、十分な空間を確保できるようシャーシから個別に設計。さらに、電源供給回路を独立させることで、相互の干渉やノイズ対策も徹底したとアピールしている。
ターミナル周りには、独自技術「EMI アブソーバー」を配置し、筐体内部で発生する電磁ノイズ（EMI）を吸収。BNC端子は電圧の変化を感知し、接続した機器に合わせてインピーダンス（50Ω/75Ω）を自動で切り替える。
電源回路には「Silent Angel Power Module」を搭載。筐体は異種合金の採用、セパレート構造、大型60mmステンレス鋼削り出しフットを装備するなど、NX同様の設計となっている。外形寸法は439W×63H×250Dmm、質量は7.4kg。
「GX」の背面部
「F2」は、35000uF を超える大容量コンデンサーとカスタム仕様のトロイダルトランスを搭載するDCパワーサプライ。出力として12V/3A、12V/1A、5V/2A、5V/1A の4系統を装備。5V出力にはUSBインターフェイスも装備する。
「FX」
「FX」背面部
12Vと5V のパワーサプライ回路は、トロイダルトランスの巻き線から完全セパレートして左右対象に配置。内部の電子干渉を低減するために低ノイズMOSFETを並列接続する。加えて、高周波ノイズ除去するためにEMIアブソーバーを搭載する。
フロントパネルには8mm厚のアルミ合金、トップパネルには腐食にも強い5mm厚の亜鉛メッキ鋼を採用して防振対策を施す。トロイダルトランス付近には熱対策として大型アルミ合金製ヒートシンクを搭載。パワーサプライ対応機種は、同ブランド製品のNX、GX、Z1、M1/M1T、B1/B1T、N8、N8 Pro、N8 Pro-CLK。外形寸法は200W×111H×200Dmm、質量は4.2kg。
コンポーネント類に加えて、線材に銀、赤銅を採用した異なる組み合わせで構成されたアップグレードDCケーブル4タイプも同日に発売する。
「アップグレードDCケーブル」2種の線材の組み合わせで4種をラインナップする
共通する仕様として、干渉を防ぐ2芯独立構造、剛性と対静電容量に優れるテフロン材を用いた3重構造ジャケット、ターミナル部は純銅シェル、カーボンハウジング、ゴールドメッキコンダクターを採用する。
各モデルの使用線材は型番の通りとなっており、両極に赤銅（Red Copper）を使用する「B12V050RR」、両極に銀（Pure Silver）を使用する「B12V050SS」、プラス極に赤銅、マイナス極に銀の「B12V050RS」、プラス極に銀、マイナス極に赤銅の「B12V050SR」の4種類をラインナップ。ケーブル長はいずれも50cm。
